產品結構原理

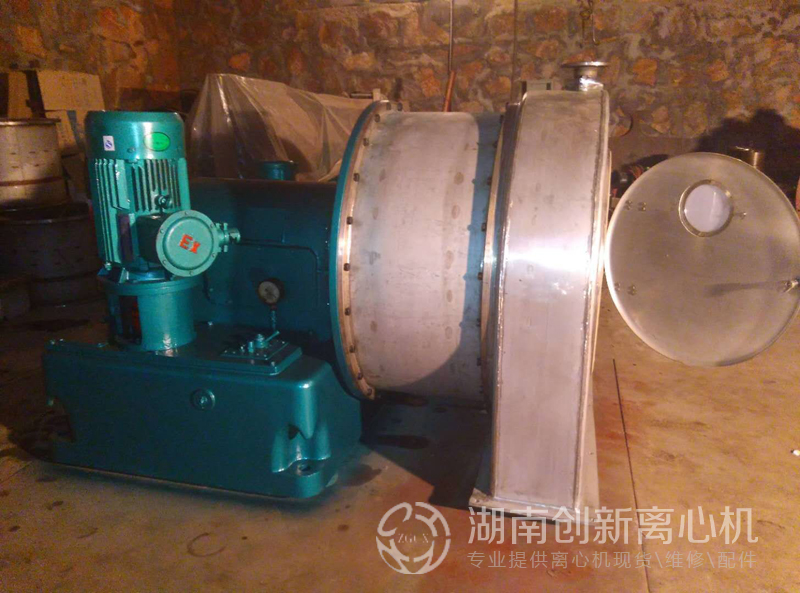

HY型臥式單級活塞推料離心機主要由機殼、進料裝置、轉鼓、篩網、推料裝置、機座、軸承座組合、電機、油泵、冷卻器等零件部組成。物料分離、干燥在轉鼓內進行，油泵輸出的壓力油使推料機構往復運動，冷卻器置于油箱內，使壓力油得到很好的冷卻，機殼、軸承座組合、電機等固定聯接在機座上，使整機結構十分緊湊。
懸浮液在離心機全速運轉后通過進料管進入布料斗，在離心力的作用下，懸浮液沿圓周均勻地甩到轉鼓內的篩網上，液相經篩網間隙與轉鼓過濾孔及中機殼上的排液口泄出；而固相則截留在篩網上形成圓筒狀濾渣層，通過推料裝置的往復運動，濾渣層沿轉鼓軸向向前移動排出轉鼓體，由前機殼上的卸料口卸出。
產品特點與用途
臥式單級活塞推料離心機為HY臥式單級、活塞推料、連續操作的過濾式離心機？梢栽谌龠\轉下完成進料、分離、洗滌、干燥、卸料等所有操作工序。
該機具有自動、工作連續、產量大、單位產量能耗低、對固相晶料破壞小、運轉平穩、耐腐蝕強、操作維護簡便等特點。適用于分離過濾性能較好的含顆粒結晶或纖維狀物料的懸浮液。其固相物的平均粒度0.2~3毫米，濃度（體積比）40~60%,操作溫度小于100℃為宜。適用于如碳銨、硫銨、氯化銨、食鹽、芒硝（元明粉）、硝化棉、無機鹽等數百余種物料的分離。
工作原理

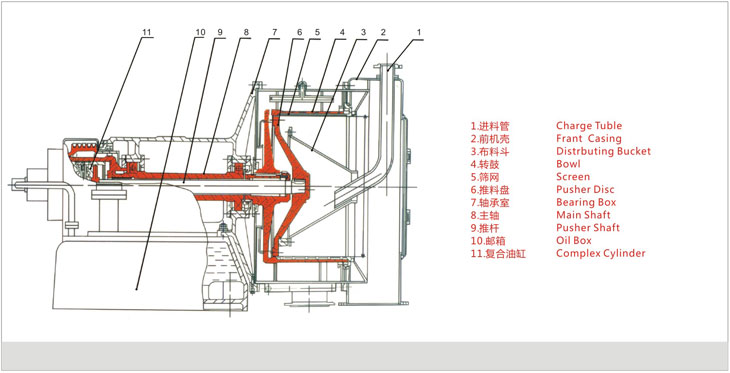

結構示意圖
主要技術參數
| 型 號 |
轉鼓內徑 (mm) |
轉鼓長度 (mm) |
轉鼓轉速 (r/min) |
分離因素 (Fr) |
推料次數 (min) |
最大裝料量 (Kg) |
生產能力 (T/h) |
電機功率 (Kw) |
機器重量 (Kg) |
外形尺寸 L×W×H |
| WH800-N | 800 | 400 | 650/750/850 | 190/250 | 25 | 70 | 5.5-6(碳銨) | 15/7.5 | 3570 | 2270×780×400 |
| HY800-N | 800 | 400 | 700/800/900 | 220/287/363 | 40 | 70 | 8-10(碳銨) | 18.5/11 | 4000 | 2270×780×400 |
| HY800-NA | 800 | 400 | 700/800/900 | 220/287/363 | 50 | 70 | 8-10(碳銨) | 22/15 | 4200 | 2400×550×540 |
特別提示：
1、技術參數以產品說明書為準。
2、洽詢時，請顧客詳細賜告物料特性參數及工況條件要求。
3、根據顧客的特殊需要，我們可以采取個性化的設計與制造：
(1)材質：物料接觸部分材質可為普通不銹鋼、特殊不銹鋼、銅合金或鈦合金等。
(2)電機型式：可采用普通型或防爆型單速電機等。
(3)排液方式：母液與滌液可采取混合排放或分流排放。
(4)濾網間隙寬度選擇范圍：0.08-0.40mm。
(5)可按GMP規范設計、制造。
(6)可商定其他技術術要求。

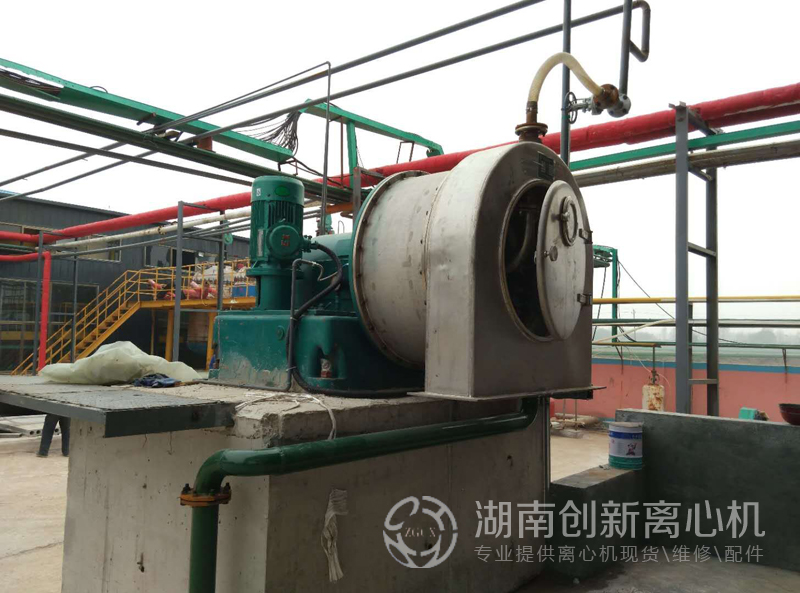

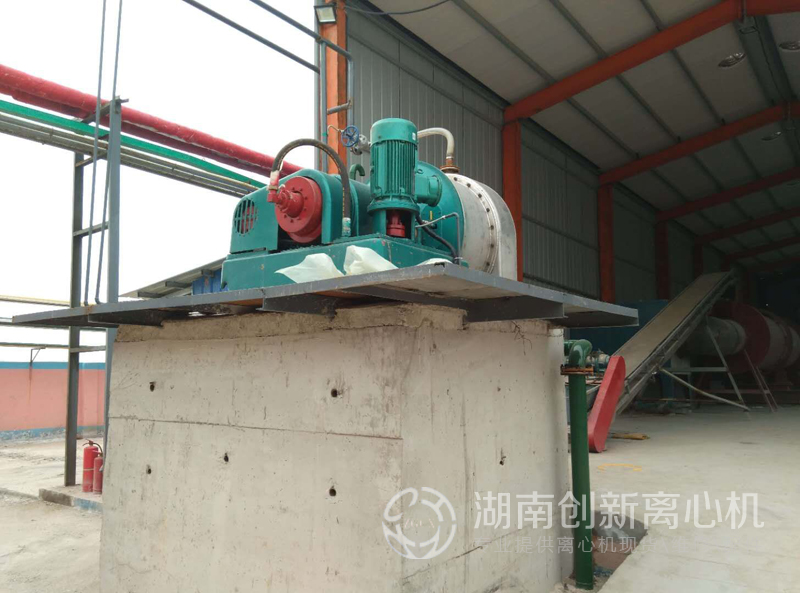

硫酸鈉【元明粉】HY800專用離心機生產現場，安裝調試合格中，已經投產使用，并得到用戶的肯定。
