產品結構原理
HR系列是一種臥式雙級活塞推料離心機、活塞離心機、活塞推料離心機、雙級活塞推料離心機主要由泵組合、推料機構、機座、軸承組合、轉鼓、篩網、機殼及電控箱等零部件組成。推料機構、轉鼓、篩網等零部件通過軸承組合支承在機座上。泵組合亦由機座支承, 其油泵伸入油池內。油路中裝有油冷卻器；剞D(zhuǎn)體通過三角膠帶與主機皮帶輪連接。電控箱系一單獨系統, 安裝在與主機相適宜的位置。
主機全速運轉后, 懸浮液通過進料管進入裝在內轉鼓上的分配盤, 在離心力的作用下, 懸浮液均勻的分布在內轉鼓的板網上, 液相經板網網隙和轉鼓過濾孔而瀉出, 而固相則被截留在板網上形成環狀濾渣層。由于內轉鼓的往復運動, 將濾渣沿轉鼓軸向向前推移, 經外轉鼓前的集料槽卸出。
產品特點與用途
HR活塞推料系列離心機為臥式雙級活塞推料連續操作的過濾式離心機。他在全速下完成所有的操作工序,如進料、分離、洗滌、干燥和卸料等。適用于含中顆粒的結晶狀或短纖維狀的濃懸浮液的分離(晶狀物粒子尺寸0.1-10mm短纖維30mm以內),廣泛用于化工、化肥、制鹽、制藥、食品、輕工等工業部門。
HR系列離心機具有自動連續操作、連續排渣、生產能力高、對晶粒不易破碎、濾渣可洗滌等傳統優點外,還具有高濾渣生產量、高固體回收率、低濾渣含濕量、低能量消耗等特點。
應用物料范例：氯化鈉、硫酸鈉、重鉻酸鈉、硫酸銨、硼酸、醋酸纖維、硝化纖維、尿素、PVC、氯化鉀、硫酸鉀、碳酸鉀、磷酸鹽、七水硫酸亞鐵、磷酸一銨、氯化銨、草酸、煙氣脫硫、元明粉等。

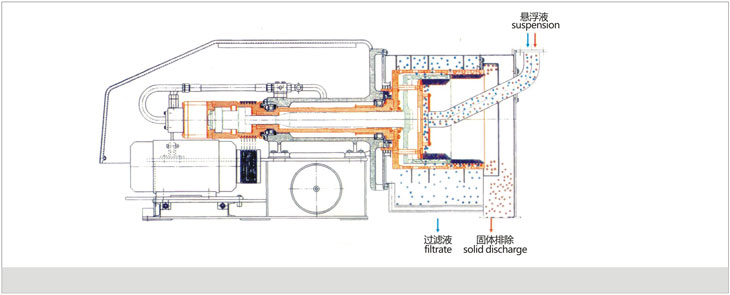

工作原理

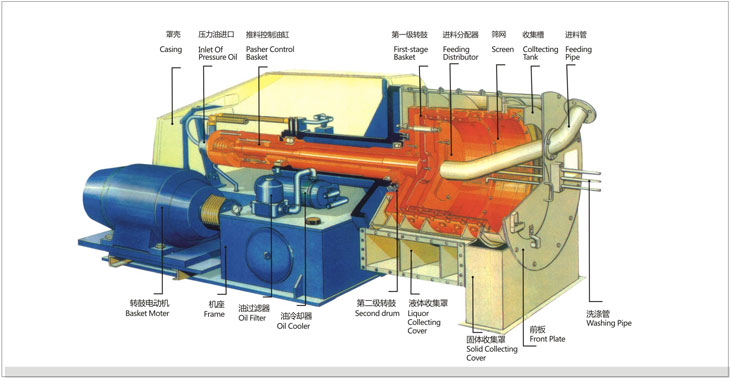

結構示意圖
主要技術參數
| 型 號 | HR400-N | HR500-N | HR630-N | HR800-N | HR1000-N | HRS400-NA | HRS500-NA | HRS630-NA | HRS800-NA | HRS1000-N |
| 轉鼓內徑 | 337/400 | 438/500 | 560/630 | 720/800 | 920/1000 | 337/400 | 438/500 | 560/630 | 720/800 | 920/1000 |
| 過濾區長度 | 145/155 | 180/180 | 240/240 | 240/320 | 240/320 | 145/155 | 180/180 | 240/240 | 240/320 | 240/320 |
| 轉鼓轉速(r/min) | 1500～2500 | 1200～2000 | 1000～1900 | 800～1500 | 650～1250 | 1500～2500 | 1200～2000 | 1000～1900 | 800～1500 | 650～1250 |
| 分離因素 | 503～1400 | 402～1120 | 350～1274 | 286～1145 | 236～875 | 503～1400 | 402～1120 | 350～1274 | 286～1145 | 236～875 |
| 推料行程 | 40 | 50 | 50 | 50 | 50 | 40 | 50 | 50 | 50 | 50 |
| 推料次數(l/mi) | 30～80 | 30～80 | 40～108 | 30～108 | 20～70 | 30～80 | 30～80 | 40～108 | 30～108 | 20～70 |
| 主電機功率(KW) | 7.5～22 | 30～45 | 37～75 | 45～110 | 75～90 | 7.5～22 | 30～45 | 37～75 | 45～110 | 75～90 |
| 油泵電機功率(KW) | 4～7.5 | 15～22 | 15～30 | 22～45 | 45 | 4～7.5 | 15～22 | 15～30 | 22～45 | 45 |
| 生產能力(最佳條件下)(T/H) | 2～9 | 10～20 | 15～40 | 20～50 | 18～50 | 2～9 | 10～20 | 15～40 | 20～50 | 18～50 |
| 機器重量(Kg) | 2480 | 4200 | 4860 | 5050 | 12000 | 2480 | 4200 | 4860 | 5050 | 12000 |
|
外形尺寸 (長×寬×高) (mm) |
2460 ×1290 ×1030 |
3365 ×1330 ×1628 |
3130 ×1840 ×1265 |
3130 ×1840 ×1265 |
3990 ×2000 ×1530 |
4200 ×1900 ×1900 |
3365 ×1330 ×1628 |
3130 ×1840 ×1265 |
3990 ×2000 ×1530 |
4200 ×1900 ×1900 |
特別提示：
1、技術參數以產品說明書為準。
2、洽詢時，請顧客詳細賜告物料特性參數及工況條件要求。
3、根據顧客的特殊需要，我們可以采取個性化的設計與制造：
(1)材質：物料接觸部分材質可為普通不銹鋼、特殊不銹鋼、銅合金或鈦合金等。
(2)電機型式：可采用普通型或防爆型電機等。
(3)排液方式：母液與滌液可采取混合排放或分流排放。
(4)濾網間隙寬度選擇范圍：0.08-0.40mm。
(5)可按GMP規范設計、制造。
(6)可商定其他技術要求。
